DISEÑO GRÁFICO
PROFESORA: MONTSERRAT PEREZ RODRIGUEZ
HOLA ESPERO DE TODO CORAZÓN QUE SE ENCUENTRE BIEN, LES ESCRIBO PARA DECIRLES QUE SI POR ALGUNA RAZÓN NO TERMINARON EL BULLET JOURNAL ACTIVIDAD DE LA SEMANA 30- 31 DEL CICLO ESCOLAR, TENDRÁS ESTA SEMANA PARA ENVIAR LAS EVIDENCIAS, CUANDO SE TERMINE LA CONTINGENCIA SE ENTREGARÁN COMO EVIDENCIAS EVALUABLE
NOTA: ESTEN AL PENDIENTE YA QUE LA A
SIGNATURA YA TENDRA SU PROPIO BLOG.
ESTAS EVIDENCIAS SERÁN ACTIVIDADES PARA EVALUAR EL TRIMESTRE 3.
ME DA GUSTO QUE SI ESTÉN REALIZANDO SUS ACTIVIDADES EN CASA, Y TAMBIEN LES COMENTO: QUE TOMARE EN CUENTA LAS CLASES TELEVISIVAS DE LA ASIGNATURA TECNOLOGÍA.
TE INDICO EL LISTADO DE ACTIVIDADES PARA TRABAJAR EN CASA.
CUADERNO DE TEORÍA.
Actividad 1:
Realiza una carátula del TERCER TRIMESTRE. (aplica lettering y coloca un dibujo)
Aprendizajes esperados.
Desarrolla las habilidades básicas de dibujo técnico enfocadas a la producción de objetos tridimensionales. Aplica las diferentes técnicas de modelado para la creación de objetos tridimensionales.
Tema 1. Principios de dibujo técnico
Subtema 1.1 Definiciones, líneas y tipos de línea.
Subtema 1.2
Escalas y acotaciones
Escala natural
Escala de ampliación
Escala de reducción
Acotación y líneas de referencia
Líneas de acotación
Cabezas de flechas
Cota
Subtema 1.3
Introducción al Dibujo lineal geométrico
Figuras en el plano
Simetría
ACTIVIDAD 2 (CUADERNO DE TEORIA):
El dibujo técnico es el lenguaje gráfico que se utiliza para comunicar, en el marco de actividades industriales y de diseño, desde las ideas más globales hasta los detalles vinculados con un contenido tecnológico.
El dibujo técnico también se ha definido como el sistema de representación gráfica de objetos ya existentes o bien de prototipos, atendiendo a normas y convenciones preestablecidas por instituciones reguladoras. Eso permite describir de forma precisa y con claridad las dimensiones, formas y características de esos objetos materiales.
Cabe señalar que la idea de dibujo técnico va a menudo en oposición a la de dibujo artístico. Mientras el primero tiene por finalidad manifestar impresiones o sensaciones personales, influenciadas por la imaginación y las vivencias individuales, por lo que resulta eminentemente subjetivo, el dibujo técnico pretende ser objetivo y representar los objetos lo mejor posible tal cual son, de forma totalmente objetiva, a fin de proporcionar a cualquier observador la información técnica necesaria para su análisis técnico, ayudando eventualmente a su diseño, construcción y/o mantenimiento.
Respecto de la historia del dibujo técnico, no se puede dejar de mencionar a los primeros matemáticos griegos como Tales, Pitágoras y Euclides, quienes sentaron las bases de la denominada geometría del espacio, fundamental en esta disciplina. Durante el Renacimiento sobresalen los aportes de Brunelleschi y del célebre y polifacético Leonardo da Vinci.
Los esquemas, los croquis, los diagramas y los planos son modalidades de dibujo técnico que contienen especificaciones correspondientes a medidas de longitud, de altura, de ángulos, de superficie, etc. Las vistas básicas en el dibujo técnico son la de planta (vista desde arriba), la de alzada, que puede ser la frontal o lateral; y la de secciones o cortes en dos proyecciones. La definición de escalas ayuda a la interpretación de estas representaciones.
Líneas utilizadas en el dibujo técnico
En la entrada de hoy vamos a aprender qué es una línea y la diferencia entre líneas rectas y líneas curvas.
Una línea está formada por una sucesión de infinitos puntos. Puede que os extrañe que sean infinitos puntos lo que la forman porque nuestra percepción visual solo ve un trazo continuo, pero si nos acercamos lo suficiente podemos apreciar que realmente son puntos que se sitúan uno junto a otro.
Tipos de líneas según la forma
Línea recta
Es una sucesión de infinitos puntos (no tiene principio ni fin, es decir, no tiene límites) donde los puntos están alineados en una misma dirección.
Si nos acercamos para ver un trozo de la línea recta con una lupa especial, vemos que efectivamente la línea está formada por puntos.
Línea curva
Es una sucesión de infinitos puntos donde los puntos no están alineados necesariamente en una misma dirección.

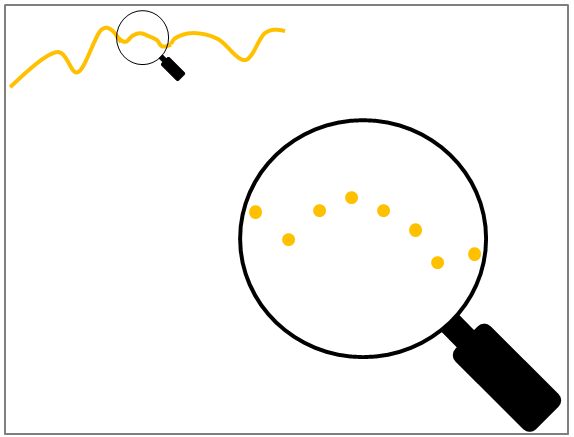

Vamos a acercarnos otra vez más con la lupa especial para ver un trozo de la línea.
De nuevo, podemos ver los puntos que forman la línea curva.
En las definiciones hablamos sobre la dirección de la alineación que los puntos de las líneas deben seguir pero, ¿qué quiere decir eso exactamente?
La siguiente imagen nos ayudará a entenderlo mejor.
Si nos fijamos en las flechas sobre los puntos azules, (parte de la línea recta), podemos ver que un punto mantiene exactamente la misma dirección que el anterior, sin variar. Las flechas no cambian de dirección.
Sin embargo, la dirección de las flechas con los puntos naranjas (parte de la línea curva), no se mantiene constante. Y esta es la diferencia entre las líneas rectas y líneas curvas.
Tipos de líneas rectas en el espacio según la disposición
- Línea recta horizontal
- Línea recta vertical
- Línea recta oblicua

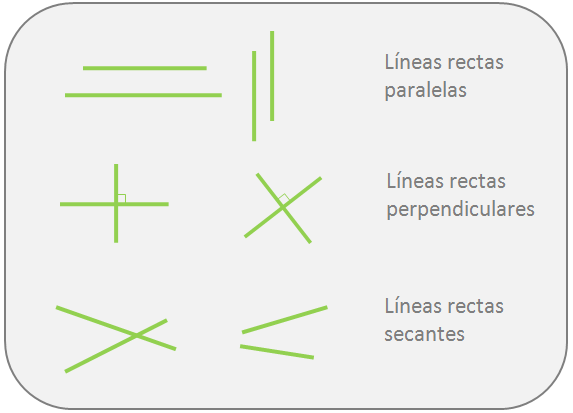

Tipos de líneas rectas según la posición entre ellas
- Líneas rectas paralelas: nunca se cruzan.
- Líneas rectas perpendiculares: se cortan en un punto y las dos líneas rectas forman cuatro ángulos rectos (ángulo de 90 grados)
- Líneas rectas secantes: se cortan en un punto y las dos líneas rectas forman cuatro ángulos, ninguno de ellos recto.
ACTIVIDAD 3 ( CUADERNO DE TEORÍA)
El estilógrafo es una herramienta utilizada en dibujo técnico. Tiene un depósito de tinta, en donde se puede introducir tinta estilográfica o china.
La tinta debe ser de muy buena calidad para no dañar el estilógrafo. La misma permanece en ese depósito por la presión atmosférica hasta ser utilizada.
Estilógrafo El estilógrafo permite utilizar la tinta a la perfección a la hora de hacer trazos. Tiene punta intercambiable con distintos grosores. Hay de 0.25, 0.5, 1, 1.4, 2, en donde el más pequeño da una línea más delgada y el mayor una más gruesa.
La forma de manipular el estilógrafo es que la punta quede en forma perpendicular a la lámina en donde se realizará el dibujo técnico.
El estilógrafo fue diseñados para realizar este tipo de dibujos. Se recomienda limpiarlo al menos una vez al año.
Actualmente en el mercado se pueden encontrar estilográficos desechables que combinan las características del marcador, la lapicera y el estilógrafo.
Al igual que el estilografo recargable, el desechable también varía según distintos grosores de punta.
El estilógrafo desechable permite trazos perpendiculares e inclinados sobre distintas superficies. En este caso, la tinta depende del fabricante, hay de con tinta china, india, de gel, la cual se presenta en distintos tonos y colores.
Estilógrafos bien cuidados pueden durar toda la vida.
TRABAJO EN EL CUADERNO BLANCO
Realiza con un plumon fino estas lamina en tu cuaderno de practicas.
Actividades del marquilla.
Realiza en tu maquilla la siguiente lamina toma de ejemplo la siguiente imagen
PASOS.
1. Imprime una imagen, o si tienes revistas utiliza la imagen de un rostro.
2. Recorta la silueta del rostro
3. Pégala en una superficie de tu marquilla.
4. y en la superficie del marquilla dividela en segmentos de distintas lineas rectas o curvas y comienza a trazar arte zentange.
